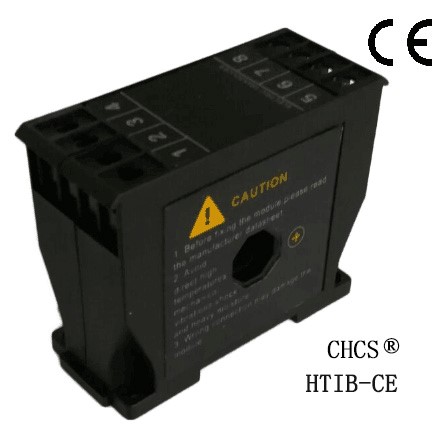

HTIB-CE系列真有效值电流变送器（点击下载）
1.产品介绍
HTIB-CE 系列真有效值电流变送器是一种利用霍尔效应、零磁通闭环霍尔测量原理，经过TRMS计算后，将被测电流转换成与原边电流成比例输出的直流电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。★用于测量交流直流等混合电流 ★Φ13.6mm穿孔 ★ 过载能力强 ★精确度高 ★ DIN导轨安装 ★原副边高度绝缘

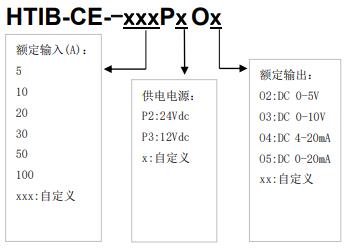

额定测量：
5 10 20 30 50 100 A
额定输出：
O2:DC 0-5V ,O3:DC 0-10V,O4:DC 4-20mA
O5:DC
0-20mA
供电电源：
3.电参数
|
Ipn |
额定电流值(Arms) |
5 10 20 30 50 100 |
|
IP |
对应测量电流范围(Arms) |
120% * Ipn |
|
Ioc |
过载能力(Arms) |
200% * Ipn |
|
Vsn(对应于电压输出型) |
输出电压(Vdc) |
DC 0-5V, DC 0-10V etc |
|
Isn(对应于电流输出型) |
输出电流(mAdc) |
DC 4-20mA,DC 0-20mA etc |
|
X |
精度（Ta =+25℃） |
0.6% |
|
EL |
线性度误差 |
0.2% |
|
Vc |
电源电压 |
Pn ±5% |
|
Voff/Ioff |
失调电压/失调电流（Ta =+25℃） |
20mV(对应于电压输出型)/80uA（对应于电流输出型） |
|
Tr |
响应时间 |
≤ 150mS |
|
f |
频率范围 |
DC-6KHz |
|
Ic |
耗电 |
20mA(电流型输出:+Is) |
|
RL |
负载电阻 |
≥5KΩ(电压输出型)/≤350Ω(电流输出型) |
|
Vd |
工频耐压(50HZ,1min) |
3KV |
|
Ri |
绝缘电阻 |
大于20MΩ@DC500V |
|
Ta |
工作温度 |
-25 - +70 ℃ |
|
Ts |
贮存温度 |
-40 - +85 ℃ |
|
W |
重量 |
约200g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
0-95% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

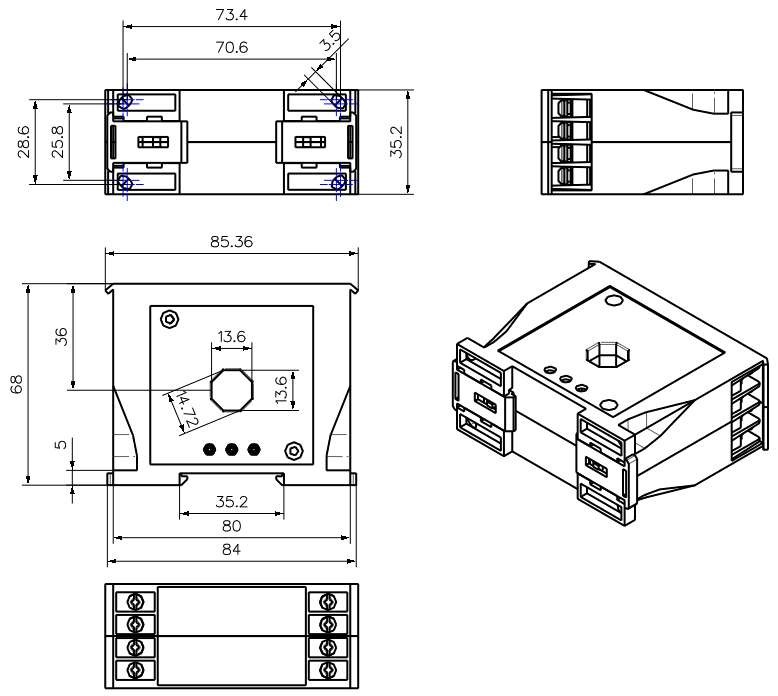

5. 结构图
