CHCS-ITH-200S系列高精度电流传感器(资料下载)
- 产品介绍

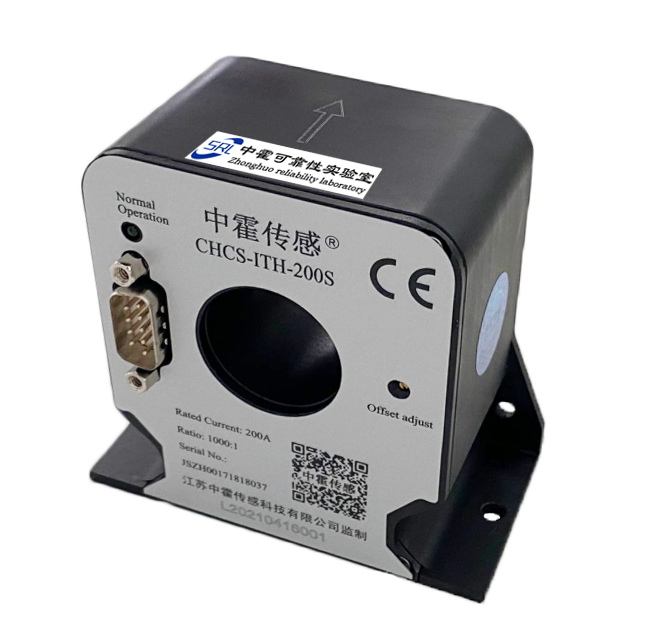

CHCS-ITH系列基于磁通门（非霍尔）原理的精密、宽频带、双极型电流传感器，主要面向要求超高准 确度的直流、交流以
及脉冲电流测量领域，一次、二次电流相互隔离，安全性能优越。
|
产品特性 |
应用领域 |
|
· 超高稳定性和准确度 · 优异的线性度：<2ppm · 极低温度系数：0.1ppm/K · 具有饱和检测及自恢复功能 · 抗干扰能力强 · 无开机预热时间 |
· 医疗设备 · 特殊电源 · 磁共振（MRI）单元 · 智能电网 · 测试仪器仪表 · 其它 |
- 电气性能
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
原边额定电流 |
IPN |
-- |
-- |
±200 |
-- |
Adc |
|
原边过载电流 |
IPM |
1分钟 |
-- |
-- |
±300 |
Adc |
|
工作电压 |
VC |
-- |
±12 |
-- |
±15 |
V |
|
功耗电流 |
IPwr |
原边额定电流 |
±20 |
±230 |
±330 |
mA |
|
电流变比 |
KN |
输入：输出 |
1000:1 |
-- |
||
|
额定输出电流 |
ISN |
原边额定电流 |
-- |
±0.2 |
-- |
A |
|
测量电阻 |
RM |
见图 1 |
0 |
-- |
25 |
Ω |
- 动态参数：
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
精度 |
Xe |
输入直流25±10℃ |
|
|
10 |
ppm |
|
比差 |
XGe |
输入交流50Hz/60 Hz AC 输入，25±10℃ |
-- |
-- |
100 |
ppm |
|
角差 |
XPe |
-- |
-- |
0.01 |
crad |
|
|
线性度 |
εL |
-- |
-- |
-- |
2 |
ppm |
|
温度稳定性 |
TC |
-- |
-- |
-- |
0.1 |
ppm/K |
|
时间稳定性 |
TT |
-- |
-- |
-- |
0.2 |
ppm/month |
|
供电抗干扰 |
TV |
-- |
-- |
-- |
1 |
ppm/V |
|
零点失调电流 |
Io |
@25℃ |
-- |
-- |
2 用户可调零 |
ppm |
|
纹波电流 |
In |
DC-10Hz |
-- |
-- |
0.5 |
ppm |
|
动态响应时间 |
tr |
di/dt=100A/us，上升至 90% IPN |
-- |
-- |
1 |
us |
|
电流变化率 |
di/d |
-- |
100 |
-- |
-- |
A/us |
|
频带宽度(- 3 dB) |
F |
-- |
0 |
-- |
300 |
kHz |
|
零点失调电流 |
IoT |
全温度范围 |
-- |
-- |
±10 |
uA |
- 一般特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
||
|
Min |
标称 |
Max |
||||
|
工作温度范围 |
TA |
-- |
-20 |
-- |
+70 |
℃ |
|
储存温度范围 |
TS |
-- |
-25 |
-- |
+85 |
℃ |
|
输出有效 |
-- |
-- |
LED 亮+低电平信号（Max 2mA） |
-- |
||
|
质量 |
m |
-- |
400±10 |
g |
||
- 安全特性
|
项目 |
符号 |
测试条件 |
数值 |
单位 |
|
|
隔离电压 |
原、副边之间 |
Vd |
50Hz,1min |
2.5 |
KV |
|
瞬态隔离耐压 |
原、副边之间 |
Vw |
50us |
5 |
KV |
|
隔离电压 |
副边对外壳 |
Vd |
50Hz,1min |
2.5 |
KV |
|
输出阻抗 |
500Vdc |
Ro |
-- |
10 |
MΩ |
|
爬电距离 |
原边与外壳之间 |
dCP |
-- |
-- |
mm |
|
电气间隙距离 |
原边与外壳之间 |
dCI |
-- |
-- |
mm |
|
相比漏电起痕指数 |
CTI |
IEC-60112 |
600 |
V |
|
