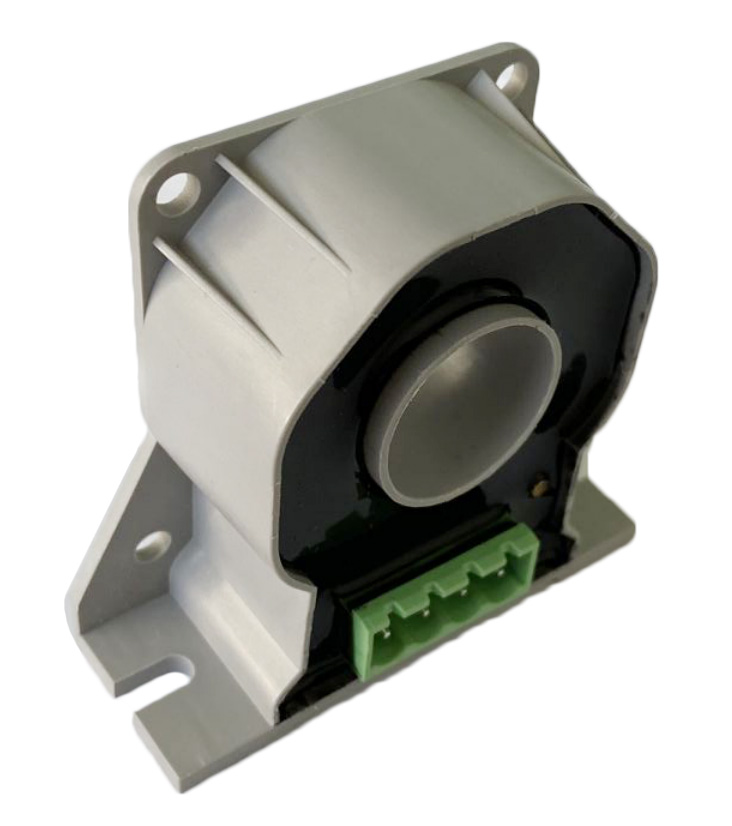

CHDC-LTHA系列高精度直流漏电流传感器 （资料下载）
1.产品介绍
CHDC-LTHA系列直流漏电流传感器是一种利用磁通门原理（Flux gate）将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★极低剩磁★精度0.1%★高稳定性

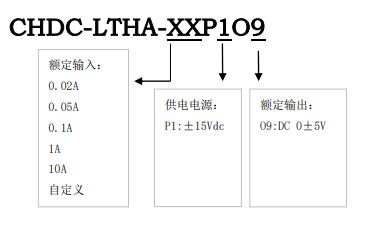

额定测量：
0.02A 0.05A 0.1A 1A 10A
额定输出：
DC 0±5V
供电电源：
DC±15V
3.电参数
|
Ipn |
额定电流值(Adc) |
0.02 0.05 0.1 1 10 |
|
IP |
对应测量电流范围(Adc) |
120% * Ipn |
|
Vsn |
输出电压(Vdc) |
DC 0±5V |
|
X |
精度（Ta =+25℃） |
0.1% |
|
EL |
线性度误差 |
0.1% |
|
Vc |
电源电压 |
±12~±15V ±5% |
|
Voff |
失调电压（Ta =+25℃） |
<5mV |
|
VOT |
失调电压温漂 |
<±0.5 mV/℃ IP=0 TA=-20～+80℃ |
|
Tr |
反应时间 |
≤ 350mS |
|
f |
频率范围 |
DC |
|
Ic |
耗电 |
20mA |
|
RL |
负载电阻 |
>10KΩ |
|
Vd |
工频耐压(50HZ,1min) |
3KV |
4.常规参数：
|
Ta |
工作温度 |
-40 - +85 ℃ |
|
Ts |
贮存温度 |
-45 - +125 ℃ |
|
W |
重 量 |
≈ g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
20-90% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

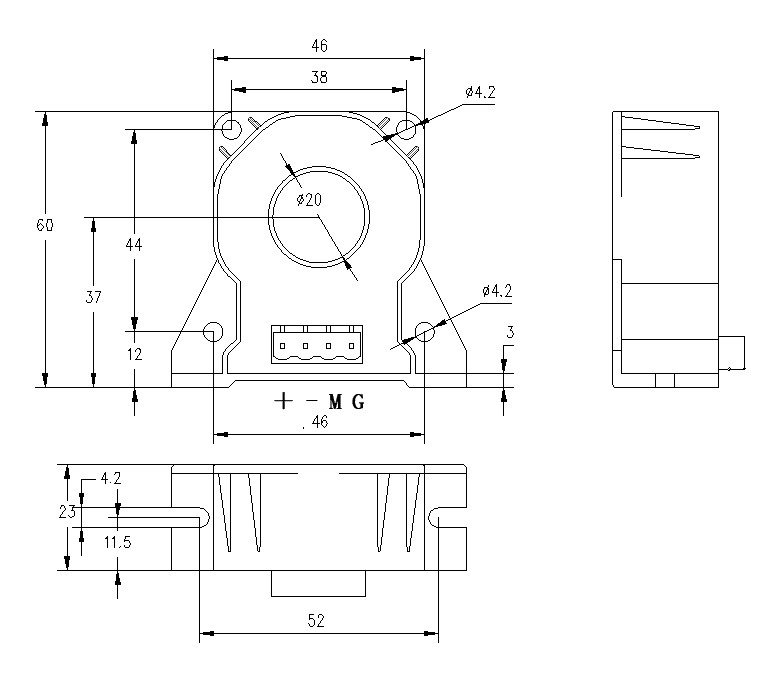

5.结构图
