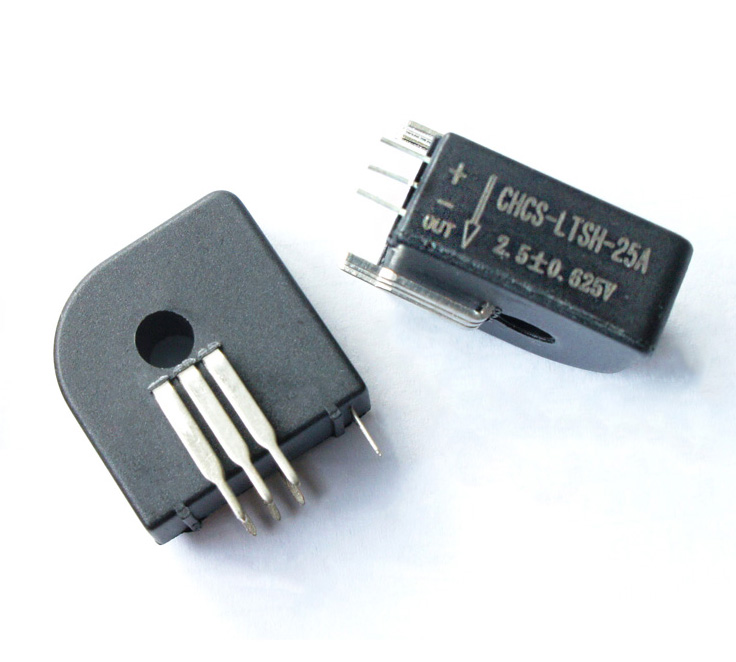

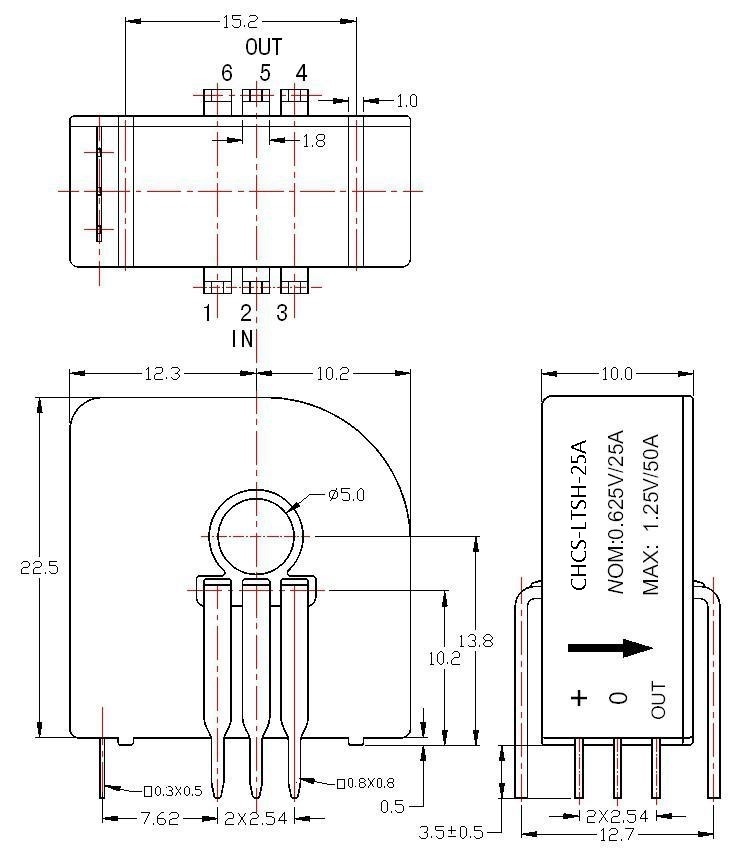

CHCS-LTSH系列闭环高精度霍尔电流传感器（资料下载）
简介：CHCS-LTSH 多量程闭环型霍尔电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。
内置ASIC封装的专用芯片，差分运放自动校正零点与线性误差。尤其适合高频交流信号（20KHZ以上）的精度测量.
|
产 品 特 性 |
应 用 |
|
· 高精度 · 良好的线性 · 小型的能够PCB安装 · 低功耗 · 很强的电流过载能力 |
· 变频家电的驱动控制 · 变速驱动应用 · 电流监控 · UPS不间断电源 · 逆变电源及 太阳能电源管理系统 |
电 气 特 性 ：
|
|
CHCS-LTSH -6A |
CHCS-LTSH -15A |
CHCS-LTSH -25A |
CHCS-LTSH -50A |
|
额定电流 |
6A |
15A |
25A |
50A |
|
测量范围 |
21.6A |
54A |
90A |
180A |
|
取样电阻 |
30Ω |
15Ω |
7.5Ω |
3.75Ω |
|
线圈匝数 |
1152±1 |
1440±1 |
1200±1 |
1200±1 |
|
额定输出 |
0.625V±0.5% |
0.625V±0.5% |
0.625V±0.5% |
0.625V±0.5% |
|
电源电压 |
+5VDC ±5% |
|||
|
隔离电压 |
50Hz, 1min, 3kV |
|||
|
冲击耐压 |
1.2/50µs, >8kV |
|||
动 态 特 性：
|
零点偏移电压 at +25°C |
2.5 |
V |
|
零点失调电压at +25°C |
10 |
mV |
|
偏移电压温漂 |
≤±0.2 |
mV/°C |
|
线性度 |
≤0.1 |
%FS |
|
精度 |
±0.2 |
% |
|
di/dt 跟随精度 |
>50 |
A/µs |
|
响应时间 |
<1 |
µs |
|
带宽 (-1db) |
DC ~ 100 |
kHz |
|
爬电距离（外壳） |
15.4 |
mm |
一 般 特 性：
|
工作温度 |
-40 ~ +85 |
°C |
|
储存温度 |
-40 ~ +125 |
°C |
|
工作湿度 |
20-90无凝露 |
% |
|
静态功耗 |
15 |
mA |
|
实际重量 |
7 |
g |
其 他：
|
认证 |
CE |
|
质量体系 |
ISO9000 |
|
ISO14001 |
|
|
化学品监管认证 |
REACH认证 |
|
执行标准 |
JB/T7490-2007/EN50178 |
