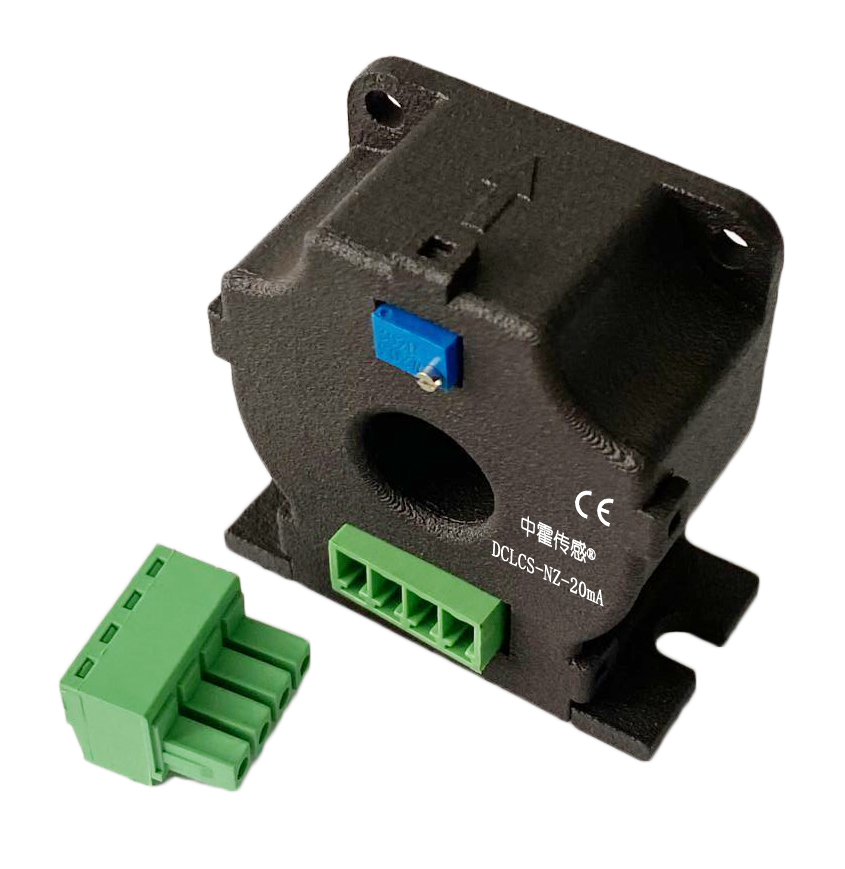

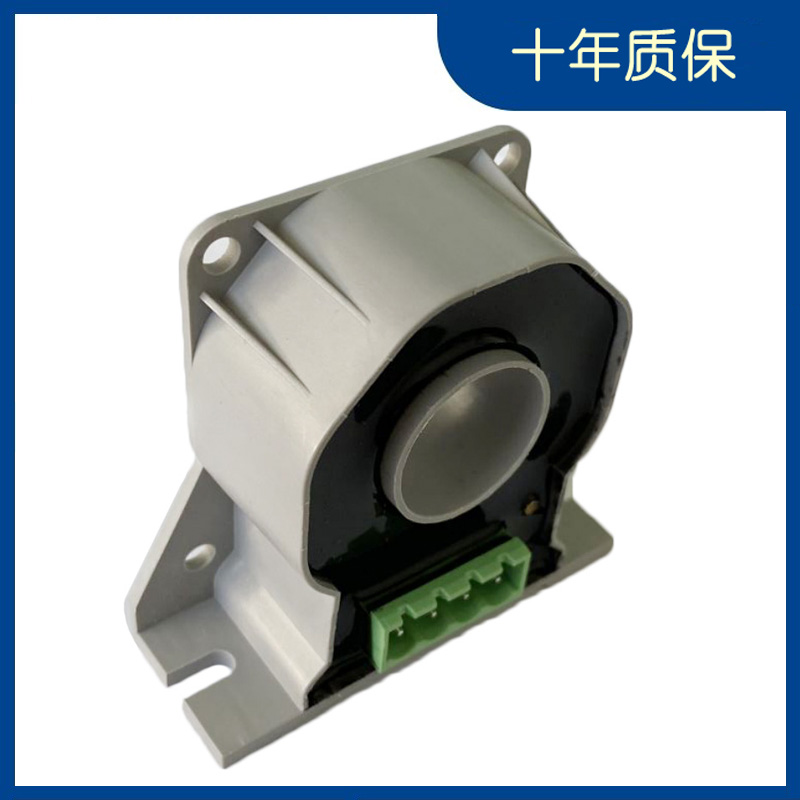

DCLCS-NZ-20mA （资料下载）
1.产品介绍
DCLCS-NZ系列直流漏电流变送器是一种利用磁通门原理（Flux gate）将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
1、用于测量直流小电流（如直流漏电流） 2、原副边高度绝缘

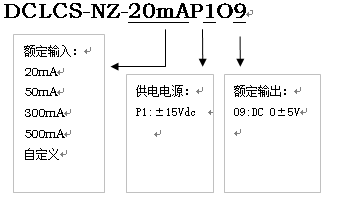

2.选型信息
额定测量：
20mA 50mA 300mA 500mA
额定输出：
DC 0±5V
供电电源：
DC±15V（±12V）
3.电参数
|
Ipn |
额定电流值(Adc) |
20mA 50mA 300mA 500mA…..自定义 |
|
IP |
对应测量电流范围(Adc) |
120% * Ipn |
|
Vsn |
输出电压(Vdc) |
DC 0±5V |
|
X |
精度（Ta =+25℃） |
0.1% |
|
EL |
线性度误差 |
0.05% |
|
Vc |
电源电压 |
Pn ±5% |
|
Voff/Ioff |
失调电压（Ta =+25℃） |
<5mV *过载十倍零点无剩磁 |
|
VOT |
失调电压温漂 |
<±1 mV/℃ IP=0 TA=-10～+70℃ |
|
Tr |
反应时间 |
≤ 350mS |
|
f |
频率范围 |
DC |
|
Ic |
耗电 |
20mA |
|
RL |
负载电阻 |
>10KΩ |
|
Vd |
工频耐压(50HZ,1min) |
3KV |
*备注，型式试验，额定20mA,直流漏电测试，过载2A, 零点无增加，接近理想磁场环境。实际测试为100倍。
4.常规参数：
|
Ta |
工作温度 |
-40 - +85 ℃ |
|
Ts |
贮存温度 |
-45 - +125 ℃ |
|
W |
重 量 |
≈65g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
20-90% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

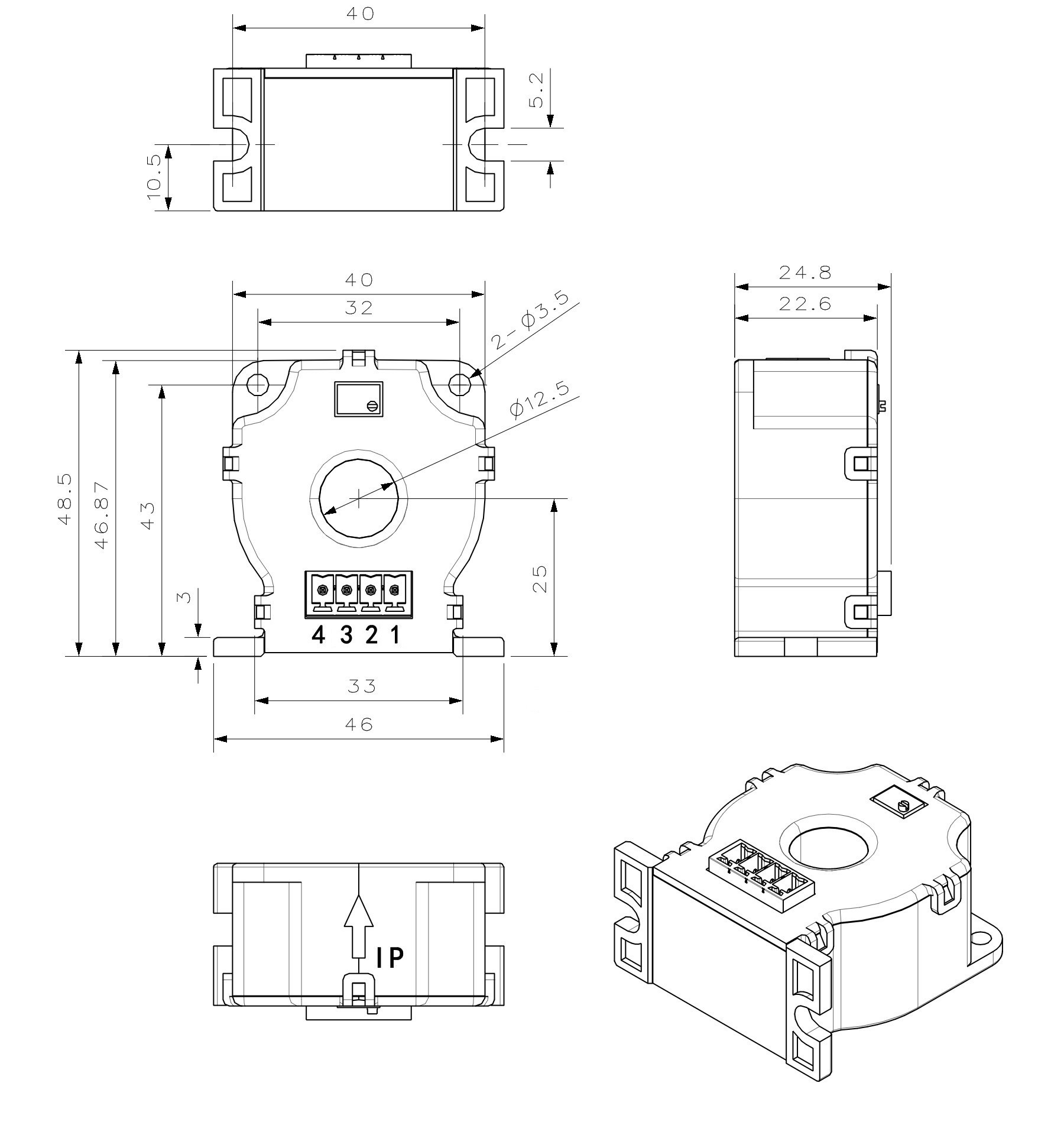

5.结构图
|
|
|
基本尺寸误差 |
±1mm |
|
原边孔径 |
Φ20mm |
|
盘式安装 |
2个Φ4.2mm孔 |
|
输出端子 |
3.81*4pin 端子台 |
|
|
|

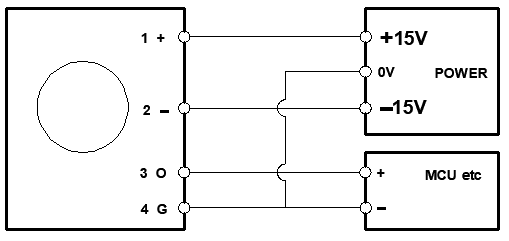

6．接线图
|
端子号 |
定义 |
|
PIN 1 |
(+) 电源正 |
|
PIN 2 |
(-) 电源负 |
|
PIN 3 |
(O) 输出正 |
|
PIN 4 |
(G) 电源地 |
