CHCS-HC系列电流传感器（资料下载）

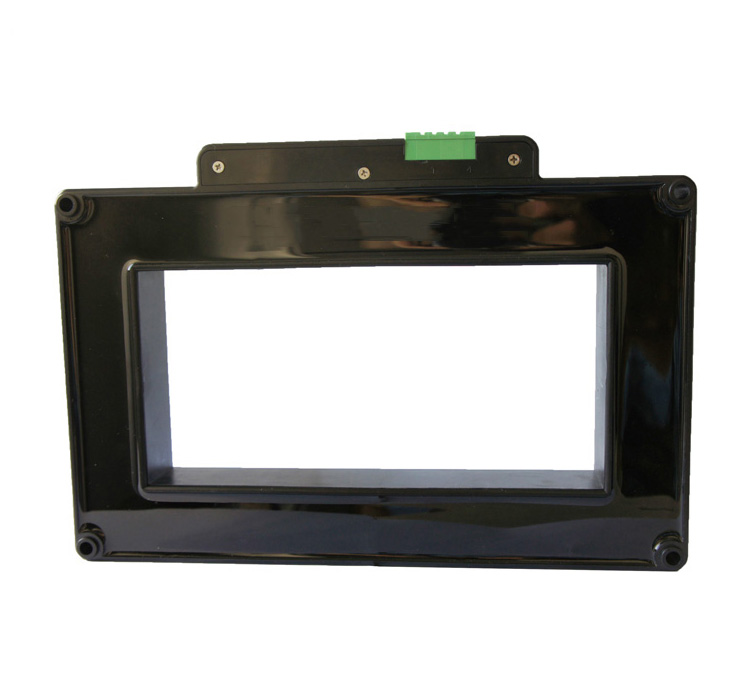

1.产品介绍
CHCS-HC系列电流传感器是一种利用霍尔效应、开环测量原理将被测电流（交流、直流或不规则波形电流）转换跟随输出的电流或电压的测量模块，原副边之间高度绝缘。副边真实还原原边的波形，具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★测量各种波形电流 ★ 过载能力强 ★ 反应速度快
★高线性度 ★ 盘式安装 ★原副边高度绝缘

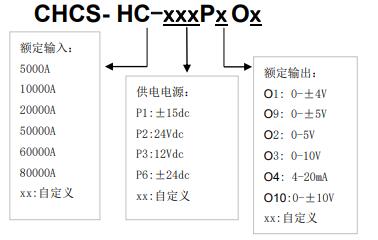

额定测量：
5000A,10000A,20000A,50000A,60000A,80000Arms
额定输出：
O1: 0-±4V ,O2: 0-5V ,O3:0-10V,
O4: 4-20mA , O9: 0-±5V, O10: 0-±10V
供电电源：
3.电参数
|
Ipn |
额定测量电流值 |
5000A,10000A,20000A,50000A,60000A,80000A |
|
IP |
对应测量电流范围 |
200% * Ipn Max 85000A |
|
Ioc |
过载能力 |
100KArms |
|
Vsn(对应于电压输出型) |
额定输出电压(Vdc) |
0-±4v ,0-±5v ,0-±10V, 0-5v , 0-10v etc |
|
Isn(对应于电流输出型) |
额定输出电流(mAdc) |
4-20mA etc |
|
X |
精度（Ta =+25℃） |
0.7% @TA=-25～+85℃ ; 1% @TA=-40～+85℃ |
|
EL |
线性度误差 |
0.2% @TA=-25～+85℃ ; 0.5% @TA=-40～+85℃ |
|
Vc |
电源电压 |
Pn (±5%) |
|
Voff |
零点失调电压（Ta =+25℃） |
<30mV |
|
Ioff |
零点失调电流（Ta =+25℃） |
<80uA |
|
VOT |
输出电压温度漂移 mV/℃ |
TA=-25～+85℃ <0.5 |
|
IOT |
输出电流温度漂移 mA/℃ |
TA=-25～+85℃ <0.003 |
|
Tr |
响应时间 |
≤10uS; |
|
f |
频率范围 |
DC～3K Hz |
|
Ic |
耗电 |
20mA+Is |
|
RL |
负载电阻 |
电压输出型：≥10K |
|
|
|
电流输出型：VC=12V时： 0～250 VC=24V时： 100～850 |
|
Vd |
工频耐压(50HZ,1min) |
6.0KV |
|
Ri |
绝缘电阻 |
大于1000MΩ@DC500V |
4.常规参数：
|
Ta |
工作温度 |
-25 - +85 ℃ |
|
Ts |
贮存温度 |
-40 - +100 ℃ |
|
W |
重量 |
约6200g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
20-90% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

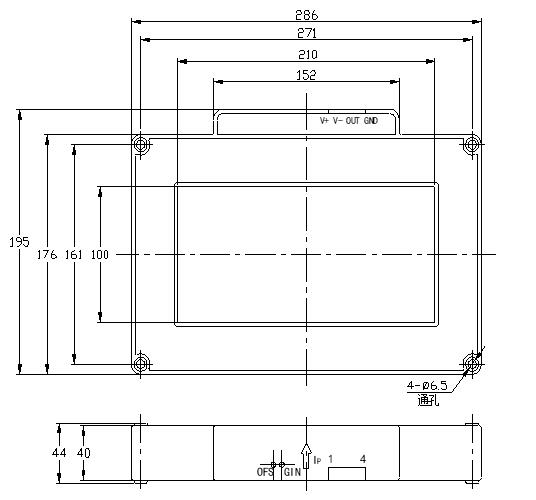

5. 结构图
基本尺寸误差
±1mm 其它公差执行 GB/T 1804-2000-M
原边孔径
矩形 210mm*100mm
盘式安装
4个Φ6.5mm孔
输出端子
2EDGV-5.08-4P 端子台
