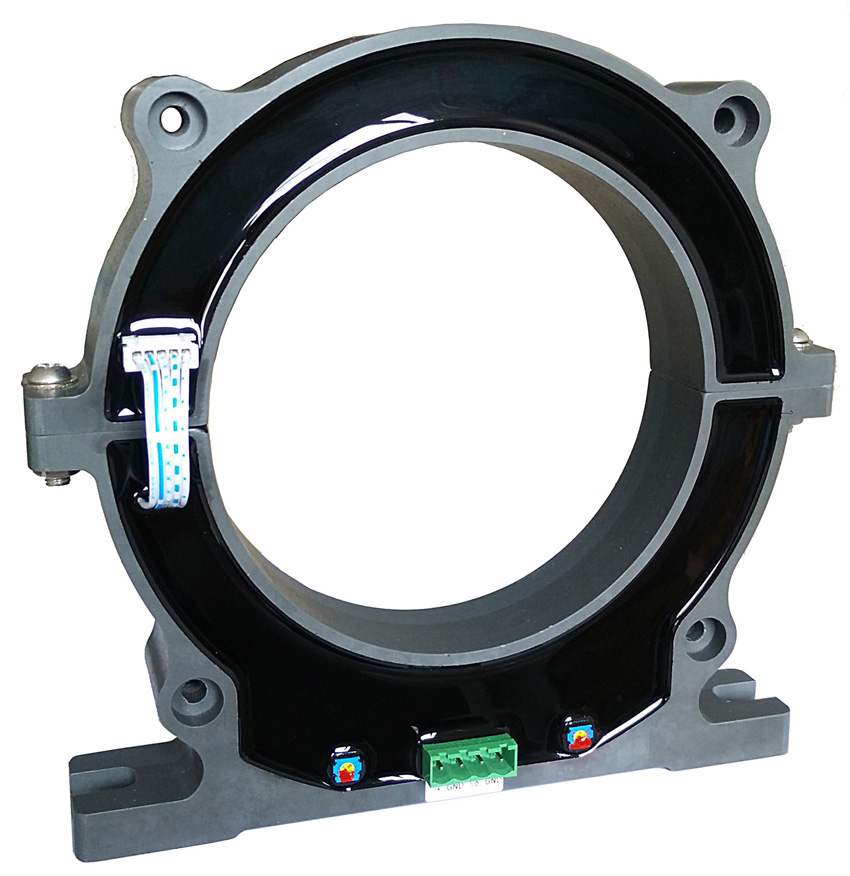

CHCS-EKL系列开环开口式霍尔电流传感器（资料下载）
1.产品介绍
CHCS-EKL系列电流传感器是一种利用霍尔效应、开环测量原理将被测电流（交流、直流或不规则波形电流）转换跟随输出的电流或电压的测量模块，原副边之间高度绝缘。副边真实还原原边的波形，具有高精确度、高线性度、高集成度、结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★测量各种波形电流 ★ 过载能力强 ★ 反应速度快

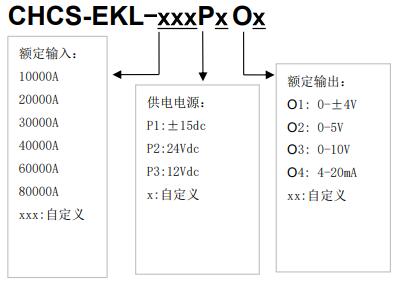

2.选型信息(见右图)
额定测量：
10000 20000 30000 40000 60000 80000 Adc
额定输出：
O1: 0-±4V ,O2: 0-5V ,O3:0-10V,
O4: 4-20mA
供电电源：
3.电参数
|
Ipn |
额定测量电流值(Adc) |
10000A～80000A |
|
IP |
对应测量电流范围(Adc) |
10000A～40000A 200% * Ipn 40000A～80000A MAX 85000A |
|
Ioc |
过载能力 |
100KArms |
|
Vsn(对应于电压输出型) |
额定输出电压(Vdc) |
0-±4v ，0-5V, 0-10V etc |
|
Isn(对应于电流输出型) |
额定输出电流(mAdc) |
4-20mA etc |
|
X |
精度（Ta =+25℃） |
1% |
|
EL |
线性度误差 |
0.5% |
|
Vc |
电源电压 |
Pn (±5%) |
|
Voff/Ioff |
失调电压/失调电流（Ta =+25℃） |
50mV(对应于电压输出型)/80uA（对应于电流输出型） |
|
Tr |
响应时间 |
≤ 7uS |
|
f |
频率范围 |
DC～20k Hz |
|
Ic |
耗电 |
25mA(电流型输出:+Is) |
|
RL |
负载电阻 |
大于5000Ω(电压输出型)/小于450Ω(电流输出型) |
|
Vd |
工频耐压(50HZ,1min) |
6KV |
|
Ri |
绝缘电阻 |
大于500MΩ@DC500V |
4.常规参数：
|
Ta |
工作温度 |
-25 - +70 ℃ |
|
Ts |
贮存温度 |
-40 - +85 ℃ |
|
W |
重量 |
约485g |
|
St |
执行标准 |
GB/T13850-1998idt IEC688：1992 |
|
Hw |
工作湿度 |
20-90% 无凝露 |
|
|
外壳材料 |
符合UL94-V0 |

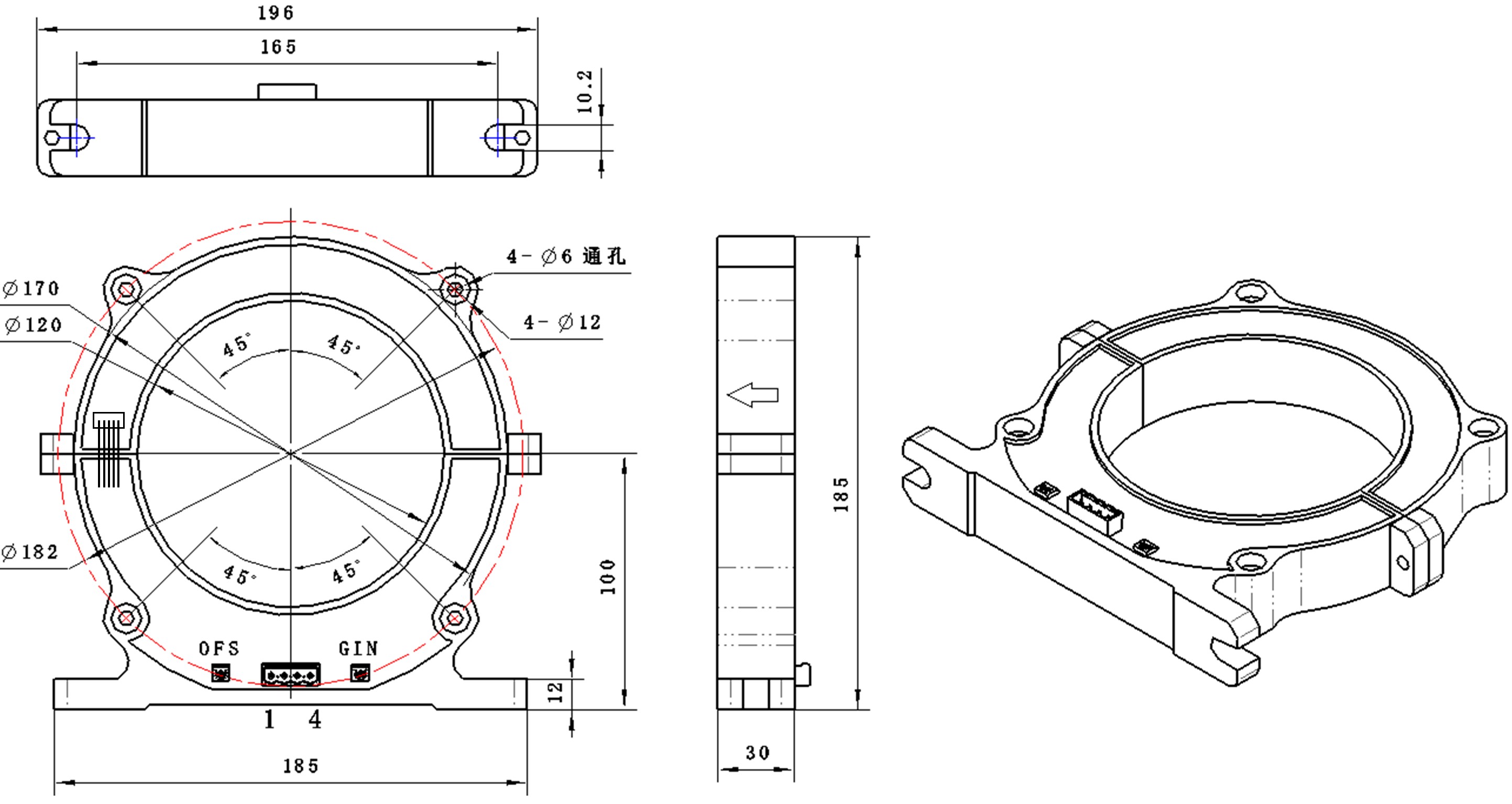

5.结构图：
|
基本尺寸误差 |
±1mm |
|
原边孔径 |
Φ120mm |
|
盘式安装 |
2个Φ10.2mm孔 |
|
平面固定 |
4个Φ6mm孔 |
|
输出端子 |
可选 1、2EDGV-5.08-4P 端子台式连接器; 2、普通四芯护套线输出，现场标准0.65M |
